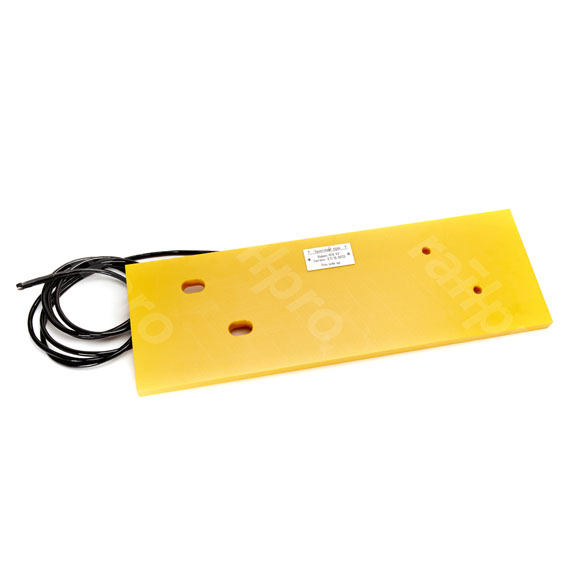

Baken,ATB-Vv,geel m kabel 1

Baken,ATB-Vv,geel m kabel

Productcode: PU80150

Productomschrijving

Toepassing
Het automatisch treinbeïnvloedingssysteem – verbeterde versie, afgekort ATBvv, is een aanvulling op ATB Eerste Generatie (ATBEG). ATBvv stopt treinen nu ook bij een snelheid onder de 40 km/u automatisch voor het stoptonend sein (STS).

Toelichting
ATBvv wordt op dat gedeelte van het spoor ingevoerd waar een verhoogd risico bestaat op het onterecht passeren van het STS. ATBvv bestaat uit apparatuur geïnstalleerd in de trein en langs het spoor. De apparatuur langs het spoor maakt via elektronische weg contact met de trein en geeft de status van het sein door. De in het spoor geplaatste bakens, tonen dat de trein het stoptonend sein nadert. Als de trein dit punt te snel passeert, grijpt de apparatuur in en wordt de trein tot stilstand gebracht om de veiligheid te waarborgen.

Advies
Een in de praktijk veel voorkomende situatie is ATBvv met één sein en 3 bakens gemonteerd op spoorstaaftype 54 E1. De benodigde producten zijn gebundeld in één materiaalset. In geval van meerdere seinen, kunt u kiezen voor een veelvoud van deze set. Tevens is er een set beschikbaar voor de omzetting van spoorstaaftype 46 E3 naar 54 E1. Hiermee beschikt u over de materialen om 3 reeds geïnstalleerde bakens te kunnen ombouwen. Bij het spoorstaaftype 60 E1 en 46 E3 zijn andere bevestigingsmaterialen benodigd. Graag adviseert voestalpine Track Solutions u bij de aanschaf van producten in afwijkende situatie.


Specificaties

Algemeen

Productcode: PU80150
Merk Railpro
Kleur Geel
Toepassing Beveiliging
Regelgeving ProRail SPC SPC60531
Productcertificaten 78118/03-623222 en K91569/01

Gewichten

Nettogewicht 8.210 kg.
Brutogewicht 8.210 kg.

Maten

Hoogte 30 mm.
Breedte 270 mm.
Lengte 825 mm.
